SLP74AHCT86
四路2输入异或门
描述 主要特点 内部框图 相关封装外形图

SLP74AHCT86是一种高速CMOS器件，该器件是四双双输入异或门，并执行布尔函数。

主要特点

  • 平衡传播延迟

  • 所有输入都有施密特触发功能

  • 兼容TTL电平的接口

  • ESD防护性能：

    • HBM：2000V

    • CDM：1000V

  • 抗闩锁能力：100mA

  • 工作温度范围-40°C ~ +85°C和-40°C ~ +125°C

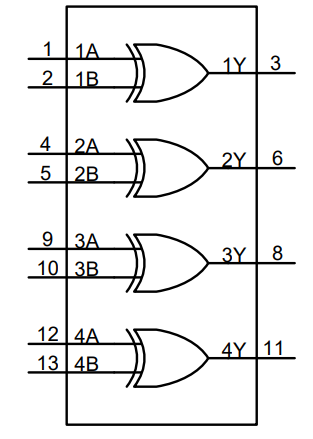

内部框图


封装外形图
SOP-14-225-1.27
SOP-14-225-1.27
