SLP74AHC595
具有三态输出寄存器的8位移位寄存器

SLP74AHC595包含一个8位串行输入,并行输出的移位寄存器,可提供一个8位D型存储寄存器,该存储寄存器具有并行的三态输出。

移位寄存器和存储寄存器都提供了单独的时钟。数据在移位寄存器时钟输入(SHCLK)的正向转换上移位。每个寄存器中的数据在存储寄存器时钟输入(STCLK)的正向转换上传输到存储寄存器。如果两个时钟连接在一起,移位寄存器总是在存储寄存器前面一个时钟脉冲。

移位寄存器具有用于级联的串行输入(DS)和串行标准输出(Q7S)。它还为所有8个移位寄存器阶段提供异步复位(活动低电平)。存储寄存器有8个并行的3状态总线驱动器输出。只要输出使能(OE)输入为LOW,存储寄存器中的数据就会出现在输出处。当输出使能(OE)输入高时,除Q7S外的所有输出都处于高阻抗状态。

主要特点
  • 工作范围:2V~5.5V

  • 8位串行输入、并行输出移位

  • 输入电压可高于Vcc

  • CMOS电平输入

  • ESD防护性能:

  • HBM:2000V

  • CDM:1000V

  • 抗闩锁能力:100mA

  • 工作温度范围-40°C ~ +85°C和-40°C ~ +125°C

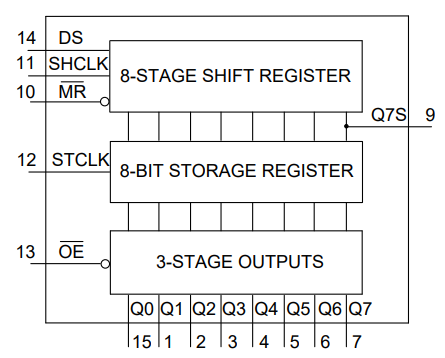

内部框图


封装外形图
