SAP7815A
1A 固定电压输出线性稳压器
描述 主要特点 内部框图 相关封装外形图

SAP7815A采用内部限流、热关断和安全操作区域保护。如果提供足够的散热，它们可以提供超过1A的输出电流。虽然主要设计为固定电压调节器，但这些装置可以与外部元件一起使用，以调节电压和电流。

主要特点

  • 1A输出电流

  • 输出晶体管安全区域保护

  • 内部热过载保护

  • 内部短路限流

  • ESD防护性能：

    • HBM：2000V

    • CDM：500V

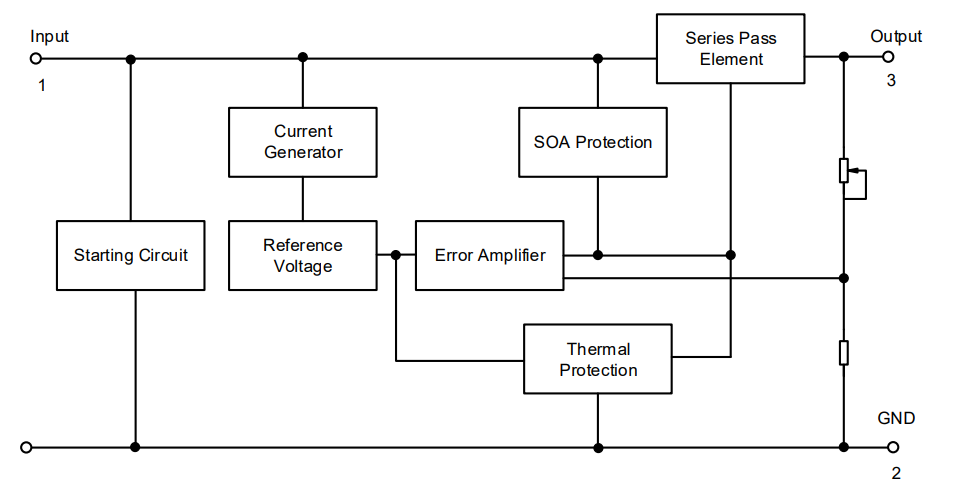

内部框图


封装外形图
TO-252-2L
TO-252-2L
TO-220-3L
TO-220-3L
