SAP2003
达林顿阵列功率驱动集成电路
描述 主要特点 内部框图 相关封装外形图

SAP2003是高耐压、大电流达林顿阵列，由七个NPN达林顿管组成，所有单元共用发射极。每一对达林顿都串联一个2.7K的基极电 阻，直接兼容TTL和5V CMOS电路。 SAP2003单通道灌电流可达500mA，且最高工作电压可达50V。 高负载电流状态下，输出可以并行运行。

主要特点

  • 工作电压范围宽

  • 七路高增益达林顿阵列输出电压高（可达 50V）

  • 输出电流大（单通道可达 500mA）

  • 可与 TTL、CMOS 直接兼容

  • 内置钳位二极管兼容感性负载

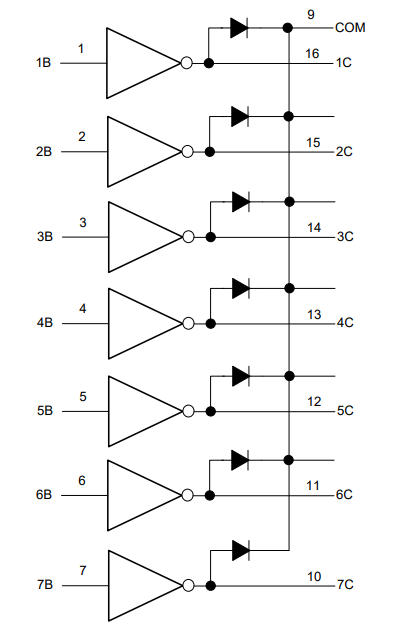

内部框图
