SAP78L09
100mA 固定电压输出线性稳压器电路
描述 主要特点 内部框图 相关封装外形图

SAP78L09是一款正电压三端稳压电路，固定电压输出，可适用于多种应用场合。当SAP78L09用于替代稳压二极管-电阻组时，可提供二个数量级的有效的改善阻抗，且静态电流大大降低。该稳压电路可提供本机或者板卡稳压，消除了单点稳压引起的分布问题。其输出电压使得该产品可以用于逻辑系统、仪表、HiFi和其他固态电子设备。

主要特点

  • 输入电压可达30V

  • 100mA输出电流

  • 输出晶体管安全区域保护

  • 内部热过载保护

  • 内部短路限流

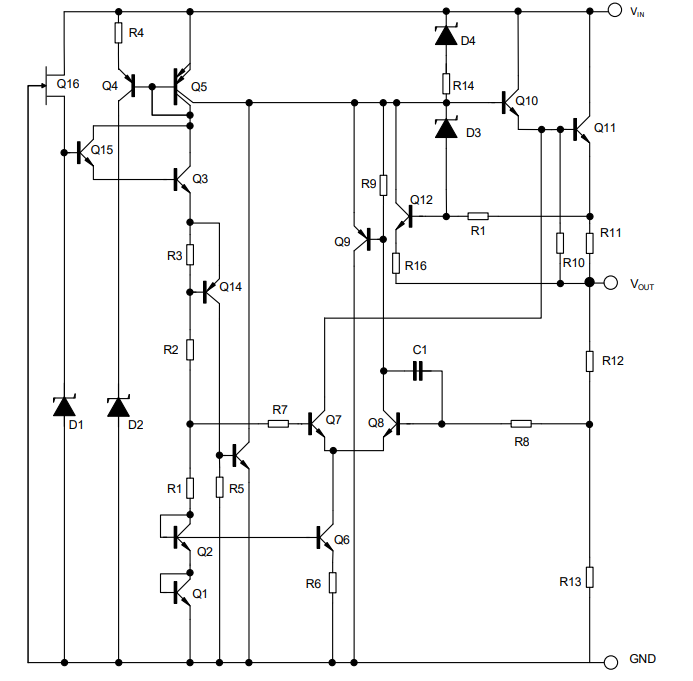

内部框图


封装外形图
SOT-89-3L
SOT-89-3L
