SAP78M05
500mA 固定电压输出线性稳压器电路
描述 主要特点 内部框图 相关封装外形图

SAP78M05三针正压稳压器采用内部短路限流，热过载保护和安全区域补偿，这使得它几乎不会因输出过载而损害。散热良好的情况下，SAP78M05可以提供超过500mA的输出电流。

主要特点

  • 输入电压可达30V

  • 500mA输出电流

  • 输出晶体管安全区域保护

  • 内部热过载保护

  • 内部短路限流

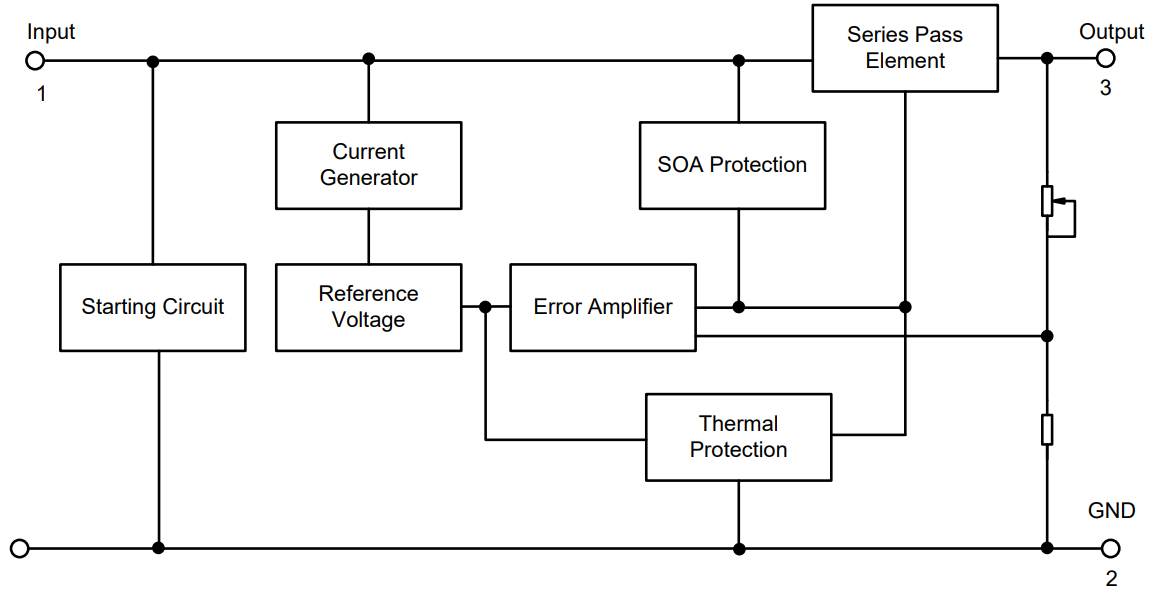

内部框图


封装外形图
TO-252-2L
TO-252-2L
