SDM06M60TAS
智能功率模块(IPM),600V/6A 三相全桥驱动

SDM06M60TAS是高度集成、高可靠性的三相无刷直流电机驱动电路,主要应用于风扇类的小功率电机驱动。其内置了6个低损耗IGBT功率器件和3个半桥高压栅极驱动电路。

SDM06M60TAS内部集成了欠压保护功能,提供了优异的保护和失效保护操作。由于每一相都有一个独立的负直流端,其电流可以分别单独检测。

SDM06M60TAS采用了高绝缘、易导热和低电磁干扰的设计,提供了非常紧凑的封装体,使用非常方便,尤其适合内置于电机的应用和要求紧凑安装的场合。


主要特点

内置6个600V/6A的低损耗IGBT和匹配的FRD

内置高压栅极驱动电路(HVIC)

内置欠压保护

内置自举二极管

内置负温度系数电阻用于温度检测

完全兼容3.3V和5V的MCU的接口,高电平有效

3个独立的负直流端用于变频器电流检测的应用

优化并采用了低电磁干扰设计

绝缘级别1500Vrms/min


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDM06M60TAS SOP-23H SDM06M60TAS 无铅 料管
SDM06M60TASTR SOP-23H SDM06M60TAS 无铅 编带

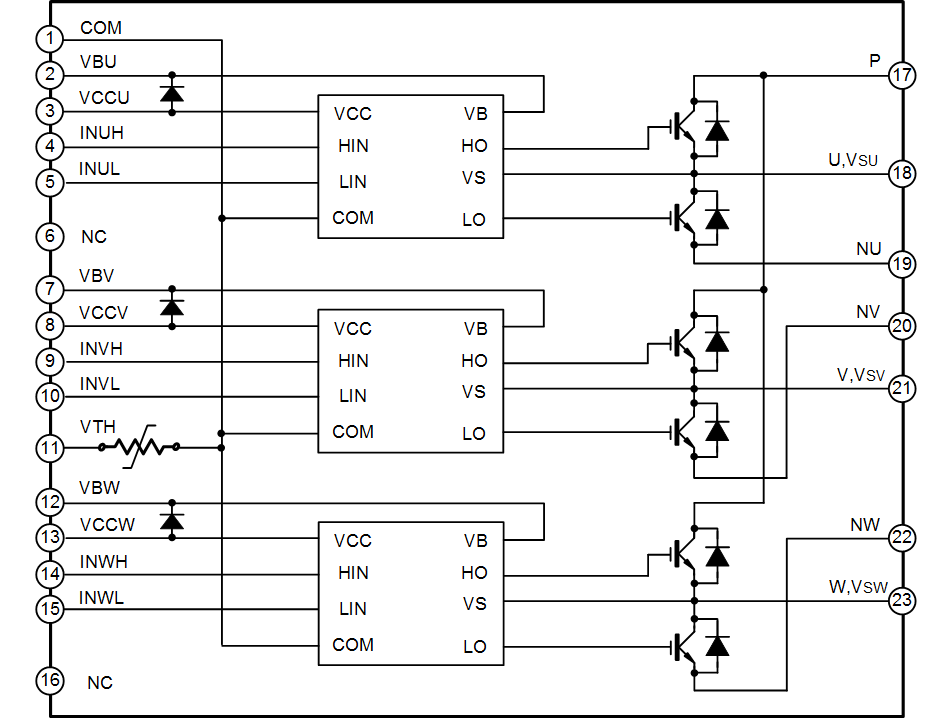

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDM06M60TAS PDF 301 2024-06-21 SDM06M60TAS 简要版说明书
封装外形图
